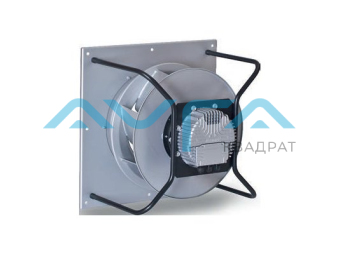

Центробежный (радиальный) вентилятор ebmpapst K3G560-AP23-01 с загнутыми назад лопатками с односторонним всасыванием, крепление - кронштейн.
Схема подключения:
|
№
|
Подкл.
|
Маркирование
|
Функция / назначение
|
|
KL 3
|
2
|
RSB
|
Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН
|
|
KL 3
|
3?10
|
GND
|
Заземление для интерфейса управления; БСНН
|
|
KL 3
|
4
|
Ain1 U
|
Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 I; БСНН
|
|
KL 3
|
5
|
+ 10 V
|
Выход постоянного напряжения 10 В пост. тока +10 В +/-3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН
|
|
KL 3
|
6
|
Ain1 I
|
Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 U; БСНН
|
|
KL 3
|
7
|
Din1
|
Цифровой вход 1: активация электроники, включение: открытый контакт или приложенное напряжение 5–50 В пост. тока блокировка: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост. тока; БСНН
|
|
KL 3
|
8
|
Din 2
|
Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2. Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост. тока набор параметров 2: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
|
|
KL 3
|
9
|
Din 3
|
Цифровой вход 3: Полярность встроенного регулятора; согласно настройкам EEPROM полярность встроенного регулятора выбирается посредством шины или цифрового входа DIN 3; прямой: открытый контакт или приложенное напряжение 5–50 В пост. тока инверсный: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН
|
|
KL 3
|
11
|
Ain2 U
|
Аналоговый вход 2, действительное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain2 I; БСНН
|
|
KL 3
|
12
|
+20 V
|
Выход постоянного напряжения 20 В пост. тока, +20 В +25/-10 %, макс. 50 мА, с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например, датчиков); БСНН альтернатива: вход +24 В пост. тока для параметрирования без сетевого напряжения.
|
|
KL 3
|
13
|
Ain2 I
|
Аналоговый вход 2, действительное значение: 4–20 мА, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain2 U; БСНН
|
|
KL 3
|
14
|
Aout
|
Аналоговый выход 0–10 В пост. тока; макс. 5 мА; вывод текущего рабочего цикла двигателя/ текущей частоты вращения двигателя параметрируемая кривая, БСНН
|
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-130108-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qv
|
Pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
|
1
|
400
|
1500
|
1952
|
2.98
|
14750
|
0
|
|
2
|
400
|
1500
|
2481
|
3.77
|
12730
|
360
|
|
3
|
400
|
1500
|
3000
|
4.60
|
9975
|
720
|
|
4
|
400
|
1500
|
2754
|
4.18
|
6005
|
940
|
|
5
|
400
|
1250
|
1101
|
1.68
|
12190
|
0
|
|
6
|
400
|
1250
|
1420
|
2.16
|
10560
|
247
|
|
7
|
400
|
1250
|
1712
|
2.60
|
8285
|
498
|
|
8
|
400
|
1250
|
1560
|
2.37
|
4970
|
642
|
|
9
|
400
|
1000
|
564
|
0.86
|
9750
|
0
|
|
10
|
400
|
1000
|
727
|
1.10
|
8450
|
158
|
|
11
|
400
|
1000
|
876
|
1.33
|
6625
|
319
|
|
12
|
400
|
1000
|
799
|
1.21
|
3975
|
411
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e
= Входная мощность · I = Потребляемый ток · q
V
= Расход воздуха · P
fs = Увелич. давления
