K3G355PH4902 Центробежный (радиальный) ЕС-вентилятор ebmpapst
Артикул:
K3G355PH4902

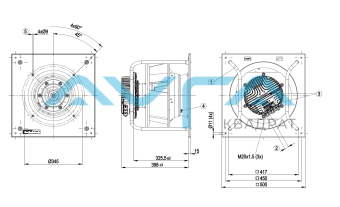

K3G355PH4902 EC центробежный модуль - RadiPac,назад загнутые лопатки, одностороннее всасывание, крепление кронштейн
Подробнее
312 026 руб./шт
Доступно
-
+
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 55 [°C] Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1 CAT Количество фаз 3 Номинальное напряжение 400 Скорость вращения, об/мин 2870 Входная мощность, кВт 1.9 Потребляемый ток 3 [A] Степень защиты IP54 Монтажное положение Refer to product drawing KLM Количество лопаток 5 KLM Диаметр крыльчатки, мм 355 Вес kg 23 KLM -
Центробежный (радиальный) вентилятор K3G355PH4902 с EC центробежный модуль - RadiPac, назад загнутыми лопатками, односторонним всасыванием и с креплением кронштейн
Схема подключения:
№ Подкл. Маркирование Функция / назначение KL1 1,2,3 L1,L2,L3 Сетевое подключение, питающее напряжение 3 фазн. 380-480 В; 50/60 Гц PE PE PE Заземляющая клемма, подключение защитного заземления KL2 1 NO Реле состояния; плавающий контакт состояния с нулевым потенциалом; замкнут при ошибке KL2 2 COM Реле состояния; плавающий контакт состояния с нулевым потенциалом; переключающий контакт, общее подключение, нагрузка на контакты, макс. 250 В перем. тока / 2 A (AC1)/ мин. 10 мА KL2 3 NC Реле состояния, плавающий контакт состояния с нулевым потенциалом; разомкнут при ошибке KL3 1 RSA Подключение посредством шины RS485; RSA; MODBUS RTU; БСНН KL3 2 RSB Подключение посредством шины RS485; RSB; MODBUS RTU; БСНН KL3 3 GND Заземление для интерфейса управления, БСНН KL3 4 Ain1U Аналоговый вход 1, заданное значение: 0–10 В, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 I; БСНН KL3 5 +10 V Выход постоянного напряжения 10 В пост. тока, +10 В +/–3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН KL3 6 Ain1 I Аналоговый вход 1, заданное значение: 4–20 мА, Ri = 100 кОм, параметрируемая характеристика; использовать только как альтернативу входу Ain1 U; БСНН KL3 7 Din1 Цифровой вход 1: активация электроники,включение: открытый контакт или приложенное напряжение 5–50 В пост. тока блокировка: Токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока функция сброса: запуск функции сброса при смене уровня напряжения до < 1 В пост.тока; БСНН KL3 8 Din2 Цифровой вход 2: переключение набора параметров 1/2; после настройки EEPROM действительный или используемый набор параметров можно выбирать либо по шине, либо через цифровой вход DIN2.Набор параметров 1: открытый контакт или приложенное напряжение 5–50 В пост.тока набор параметров 2: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН KL3 9 Din3 Цифровой вход 3: Полярность встроенного регулятора; согласно настройкам EEPROM полярность встроенного регулятора выбирается посредством шины или цифрового входа DIN 3;прямой: открытый контакт или приложенное напряжение 5–50 В пост. тока инверсный: токопроводящий мост к заземляющей шине или приложенное напряжение < 1 В пост. тока; БСНН KL3 10 GND Заземление для интерфейса управления, БСНН KL3 11 Ain2 U Аналоговый вход 2, действительное значение: 0–10 В, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 I; БСНН KL3 12 +20 V Выход постоянного напряжения 20 В пост. тока, +20 В +25/-10 %, макс. 50 мА, с постоянной защитой от коротких замыканий; напряжение питания для внешних устройств (например, датчиков); БСНН Альтернатива: вход +24 В пост. тока для параметризации через MODBUS без сетевого напряжения KL3 13 Ain2 I Аналоговый вход 2, действительное значение: 4–20 мА, Ri = 100 кОм,параметрируемая характеристика; использовать только как альтернативу входу Ain2 U; БСНН KL3 14 Aout Аналоговый выход 0–10 В пост. тока; макс. 5 мА; вывод текущего рабочего цикла двигателя/текущей частоты вращения двигателя параметрируемая кривая, БСНН
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-174051-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давленияU n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 400 2870 1046 1,69 7230 0 4255 0 2 400 2870 1580 2,46 6050 500 3560 2,01 3 400 2870 1900 3 4410 1000 2595 4,01 4 400 2870 1887 2,92 3000 1300 1765 5,22 5 400 2540 735 1,25 6335 0 3725 0 6 400 2480 1024 1,65 5190 370 3055 1,49 7 400 2440 1156 1,84 3715 714 2190 2,87 8 400 2440 1142 1,82 2530 923 1490 3,71 9 400 2130 468 0,88 5260 0 3095 0 10 400 2090 649 1,14 4370 262 2570 1,05 11 400 2070 738 1,25 3155 515 1860 2,07 12 400 2070 737 1,25 2145 665 1265 2,67 13 400 1440 179 0,41 3540 0 2085 0 14 400 1415 232 0,5 2945 119 1735 0,48 15 400 1400 260 0,54 2130 234 1255 0,94 16 400 1400 262 0,54 1450 304 855 1,22
-
Data_sheet_RU_-_K3G355PH4902_KM90170_ Размер: 831,9 кб
-
