Центробежный (радиальный) вентилятор ebmpapst K3G250PR04H2
Артикул:
K3G250PR04H2
Доступно
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Постоянный/переменный ток EC Минимальная температура окружающей среды: -25 [°C] Максимальная температура окружающей среды: 45 [°C] Максимально допустимая темп.окружающей среды °C +80 KLM Минимально допустимая темп.окружающей среды °C -40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1 CAT Количество фаз 1 Номинальное напряжение 230 Скорость вращения, об/мин 3080 Входная мощность, кВт 0.5 Потребляемый ток 2.3 [A] Степень защиты IP55 Количество лопаток 6 KLM Диаметр крыльчатки, мм 250 Вес kg 8.6 KLM -
EC центробежный модуль - RadiCal назад загнутые лопатки, одностороннее всасывание с креплением кронштейн

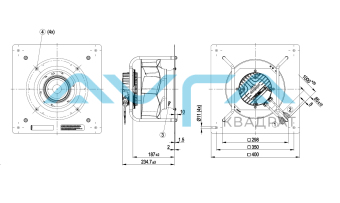

Чертеж изделия
- Соединительный кабель ПВХ AWG18, 5 присоединенных кабельных зажимов
- Соединительный кабель ПВХ AWG22, 5 присоединенных кабельных зажимов
- входной диффузор 96355-2-4013 со штуцером для отбора давления (коэффициент k: 76)
- Крепление для входного диффузора и FlowGrid
Схема подключения:
№ Подкл. Маркирование Цвет Функция / назначение 1 1, 2 PE зеленый/желтый Защитный провод 1 3 N синий Напряжение питания, нулевой провод, 50/60 Гц 1 4 L черный Напряжение питания, фаза, 50/60 Гц
1 6 NC белый 1 Реле состояния, плавающий контакт состояния с нулевым потенциалом,размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс.2 A (AC1) / мин. 10 мА, усиленная изоляция относительно сети и базиснаяизоляция относительно интерфейса управления 1 7 COM белый 2 Реле состояния, плавающий контакт состояния с нулевым потенциалом,размыкающий контакт при ошибке, нагрузка на контакты 250 В перем. тока / макс.2 A (AC1) / мин. 10 мА, усиленная изоляция относительно сети и базисная изоляция относительно интерфейса управления 2 8 0-10V желтый Аналоговый вход (заданное значение); 0–10 В; Ri = 100 кОм; параметрируемая кривая, БСНН 2 10 RSB коричневый Сопряжение RS485 для MODBUS, RSB; БСНН 2 11 RSA белый Сопряжение RS485 для MODBUS, RSA; БСНН 2 12 GND синий Заземление для интерфейса управления, БСНН 2 13 +10V красный Выход постоянного напряжения 10 В пост. тока, +10 В +/-3 %, макс. 10 мА, с постоянной защитой от коротких замыканий, напряжение питания для внешних устройств (например, потенциометра); БСНН Вход постоянного напряжения 24 В пост. тока для параметрирования через MODBUS без сетевого напряжения
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-174531-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давленияU n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 230 3380 494 2,16 3200 0 1885 0 2 230 3125 500 2,3 2480 350 1460 1,41 3 230 3080 500 2,3 1740 650 1025 2,61 4 230 3220 500 2,3 1135 850 670 3,41 5 230 2840 296 1,31 2680 0 1575 0 6 230 2790 374 1,64 2205 275 1300 1,1 7 230 2775 386 1,7 1570 531 925 2,13 8 230 2805 359 1,58 990 648 585 2,6 9 230 2140 137 0,62 2005 0 1180 0 10 230 2115 174 0,78 1665 157 980 0,63 11 230 2105 181 0,81 1185 304 700 1,22 12 230 2120 164 0,74 745 368 440 1,48 13 230 1355 49 0,26 1255 0 740 0 14 230 1345 57 0,29 1045 62 615 0,25 15 230 1340 59 0,3 750 121 440 0,49 16 230 1345 55 0,29 475 148 280 0,59
-
Data_sheet_RU_-_K3G250PR04H2_KM100284_ Размер: 801,9 кб
-
