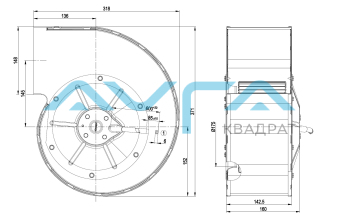

AC центробежный вентилятор в перёд загнутые лопатки, одностороннее всасывание С корпусом (фланец)
Схема подключения:
|
|
Двигатель трехфазного тока
|
|
Y
|
Соединение по схеме «звезда»
|
|
1
|
Левое вращение
|
|
L1
|
=V1 = синий
|
|
L2
|
=U1 = черный
|
|
L3
|
=W1 = коричневый
|
|
2
|
Правое вращение
|
|
L1
|
=U1 = черный
|
|
L2
|
=V1 = синий
|
|
L3
|
=W1 = коричневый
|
|
PE
|
зеленый/желтый
|
|
TOP
|
2х серый
|
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-105245-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
400
|
1300
|
360
|
0,66
|
1670
|
0
|
980
|
0
|
|
2
|
400
|
1335
|
299
|
0,58
|
1440
|
100
|
850
|
0,4
|
|
3
|
400
|
1370
|
251
|
0,53
|
1220
|
180
|
720
|
0,72
|
|
4
|
400
|
1410
|
195
|
0,48
|
910
|
260
|
535
|
1,04
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e
= Входная мощность · I = Потребляемый ток · q
V
= Расход воздуха · P
fs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-105247-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
400
|
1550
|
340
|
0,62
|
1270
|
250
|
750
|
1
|
|
2
|
400
|
1635
|
239
|
0,45
|
900
|
365
|
530
|
1,47
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e = Входная мощность · I = Потребляемый ток · q
V = Расход воздуха · P
fs = Увелич. давления
