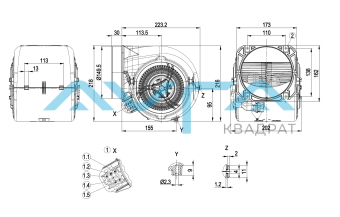

EC центробежный вентилятор в перёд загнутые лопатки, двухстороннее всасывание С корпусом (фланец)
Схема подключения:
|
№
|
Подкл.
|
Маркирование
|
Цвет
|
Функция / назначение
|
|
|
6
|
L
|
коричневый
|
Напряжение питания, фаза, диапазон напряжений — см. заводскую табличку
|
|
|
5
|
N
|
синий
|
Напряжение питания, нулевой провод, диапазон напряжений — см. заводскую табличку
|
|
|
4
|
FE
|
зеленый/желтый
|
Функциональный заземляющий проводник
|
|
|
2
|
PWM
|
желтый
|
Вход управления ШИМ, полное сопротивление 1 кОм; БСНН
|
|
|
1
|
GND
|
синий
|
Заземление для интерфейса управления, БСНН
|
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-159021-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
|
|
U
|
n
|
Ped
|
I
|
qV
|
pfs
|
qV
|
pfs
|
|
|
V
|
min-1
|
W
|
A
|
m3/h
|
Pa
|
cfm
|
in. wg
|
|
1
|
230
|
1410
|
100
|
0,8
|
815
|
0
|
480
|
0
|
|
2
|
230
|
1735
|
100
|
0,8
|
665
|
120
|
390
|
0,48
|
|
3
|
230
|
2150
|
100
|
0,8
|
485
|
250
|
285
|
1
|
|
4
|
230
|
2445
|
92
|
0,72
|
340
|
350
|
200
|
1,41
|
|
5
|
230
|
1185
|
57
|
0,46
|
680
|
0
|
400
|
0
|
|
6
|
230
|
1450
|
56
|
0,46
|
555
|
83
|
325
|
0,33
|
|
7
|
230
|
1810
|
56
|
0,46
|
405
|
173
|
240
|
0,69
|
|
8
|
230
|
2120
|
57
|
0,46
|
290
|
256
|
170
|
1,03
|
|
9
|
230
|
725
|
13
|
0,12
|
395
|
0
|
235
|
0
|
|
10
|
230
|
870
|
13
|
0,12
|
320
|
28
|
190
|
0,11
|
|
11
|
230
|
1055
|
13
|
0,12
|
235
|
57
|
135
|
0,23
|
|
12
|
230
|
1230
|
13
|
0,12
|
165
|
82
|
95
|
0,33
|
|
13
|
230
|
375
|
3
|
0,05
|
190
|
0
|
110
|
0
|
|
14
|
230
|
435
|
3
|
0,05
|
150
|
6
|
90
|
0,02
|
|
15
|
230
|
510
|
3
|
0,05
|
105
|
12
|
65
|
0,05
|
|
16
|
230
|
580
|
3
|
0,05
|
75
|
17
|
45
|
0,07
|
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · P
e
= Входная мощность · I = Потребляемый ток · q
V
= Расход воздуха · P
fs = Увелич. давления
