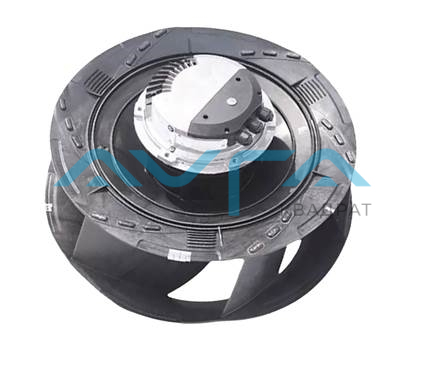

R3G630-FA38-03 Центробежный EC-вентилятор ebmpapst RadiCal (для дата-центров)

R3G630FA3803 - это мощный и надёжный центробежный вентилятор с электронно-коммутируемым (EC) двигателем, предназначенный для использования в промышленных и коммерческих системах вентиляции, кондиционирования и охлаждения. Оснащён рабочим колесом диаметром 560 мм с назад загнутыми лопатками, что обеспечивает высокий уровень производительности, энергоэффективность и стабильную работу даже при длительной нагрузке.

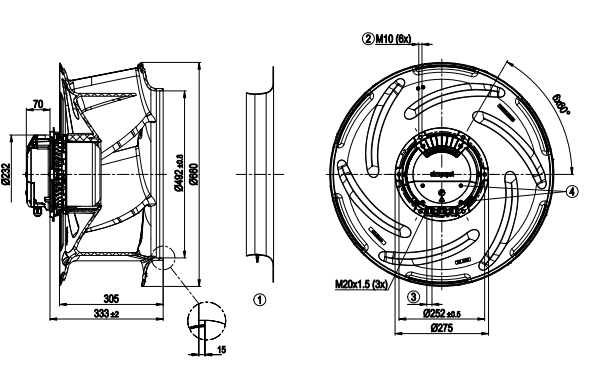

Чертеж центробежного вентилятора R3G630FA3803:

Подкл.	Маркирование	Функция / назначение
CON1	L1,L2,L3	Напряжение питания, фаза, диапазон напряжений — см. заводскую табличку
PE	PE	Защитный провод
CON 2	RSA	Сопряжение RS485 для MODBUS, RSA; БСНН
CON 2	RSB	Сопряжение RS485 для MODBUS, RSB; БСНН
CON 2	GND	Заземление для интерфейса управления, БСНН
CON 2	IO1	Параметрируемая функция (см. таблицу «Дополнительные функции интерфейса») Заводские настройки: цифровой вход — high aktiv, функция: вход сигнала Disable, БСНН - inaktiv: открытый контакт или приложенное напряжение < 1,5 В пост. тока - aktiv: приложенное напряжение 3,5–50 В пост. тока функция сброса: срабатывание сброса ошибки при изменении состояния с enabled на disabled
CON 2	IO2	Параметрируемая функция (см. таблицу «Дополнительные функции интерфейса») Заводские настройки: аналоговый вход 0–10 В / ШИМ, Ri = 100 кОм, функция: Заданное значение Параметрируемая характеристика (см. входную характеристику P1-IN), БСНН
CON 2	IO3	Параметрируемая функция (см. таблицу «Дополнительные функции интерфейса») заводские настройки: аналоговый выход 0–10 В, макс. 5 мА, функция: Коэффициент заполнения характеристики вентилятора параметрируемая характеристика (см. выходная характеристика P3-OUT), БСНН
CON 2	Vout	Выход напряжения 3,3–24 В пост. тока +/– 5 %, Pмакс = 800 мВт, параметрируемое напряжение заводская настройка: 10 В пост. тока постоянная защита от коротких замыканий, питание для внешних устройств, БСНН альтернативно: вход 15–50 В пост. тока для параметризации через MODBUS без сетевого напряжения
CON 2	COM	Реле состояния, плавающий контакт состояния с нулевым потенциалом, общее подключение, нагрузка на контакты 250 В перем. тока / 2 A (AC1), мин. 10 мА, усиленная изоляция относительно сетевого интерфейса и интерфейса управления
CON 2	NC	Реле состояния, плавающий контакт состояния с нулевым потенциалом; размыкающий контакт при ошибке
	LED	Зеленый = статус Хорошо, готов к работе оранжевый = статус Внимание красный = статус Ошибка
	P1-IN	Входная характеристика

Характеристики производительности по воздуху центробежного вентилятора R3G630FA3803:
