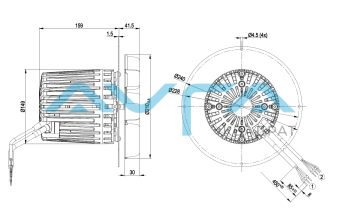

Центробежный (радиальный) вентилятор ebmpapst R3G210AA7301
Артикул:
R3G210AA7301
Производитель:
ebmpapst
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Характеристики
- Описание
- Техническая документация
- Задать вопрос
-
Завод-изготовитель epM Постоянный/переменный ток EC Максимальная температура окружающей среды: 60 [°C] Максимально допустимая темп.окружающей среды °C + 80 KLM Минимально допустимая темп.окружающей среды °C - 40 KLM Класс защиты от влаги (F) / класс защиты окружающей среды H1 CAT Количество фаз 1 Номинальное напряжение 230 Скорость вращения, об/мин 3050 Входная мощность, кВт 0.176 Потребляемый ток 1.4 [A] Степень защиты IP44 Монтажное положение Shaft horizontal or rotor on bottom; rotor on top on request KLM Диаметр крыльчатки, мм 210 Вес kg 3.4 KLM -
EC цирк. вентилятор для гор. воздуха
Схема подключения:
№ Подкл. Маркирование Цвет Функция / назначение 4 L черный Электропитание 230 В~, 50-60 Гц, диапазон напряжений см. на заводской табличке 3 N синий Нулевой провод 1 PE зеленый/желтый Защитный провод 8 0-10 VPWM желтый Управляющий вход 0-10 В или ШИМ, с гальванической развязкой 9 Tach белый Выход по частоте вращения: Open Collector, 1 импульс на оборот, гальв. изолировано, Isink макс. = 10 мА 11 10V красный Макс. 1,1 мА, выход по напряжению 10 В/1,1 мА, с гальванической развязкой 12 GND синий Подключение на массу интерфейса системы управления
Характеристики: производительность по воздуху 50 Гц
ρ = 1,15 kg/m³ ± 2 %
Измерение: LU-166312-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U n Ped I qV pfs qV pfs V min-1 W A m3/h Pa cfm in. wg 1 230 3050 176 1,4 620 0 365 0 2 230 3105 176 1,4 490 260 290 1,04 3 230 3220 164 1,33 385 460 225 1,85 4 230 3280 145 1,19 270 520 160 2,09 5 230 2900 152 1,21 590 0 345 0 6 230 2900 143 1,15 455 228 270 0,92 7 230 2900 120 0,97 345 374 205 1,5 8 230 2900 100 0,82 240 408 140 1,64 9 230 2400 86 0,69 485 0 285 0 10 230 2400 81 0,65 380 156 220 0,63 11 230 2400 68 0,55 285 256 170 1,03 12 230 2400 57 0,47 200 280 115 1,12 13 230 1900 43 0,34 385 0 225 0 14 230 1900 40 0,32 300 98 175 0,39 15 230 1900 34 0,27 225 160 135 0,64 16 230 1900 28 0,23 160 175 95 0,7
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
-
Data_sheet_RU_-_R3G210AA7301_KM90251_ Размер: 626,1 кб
-
